Штампованные детали для серверов — это структурные компоненты серверов, изготавливаемые методом листовой штамповки с использованием крупногабаритного прессового оборудования и штамповой оснастки, которая оказывает давление на металлический лист (например, оцинкованную сталь, алюминий, нержавеющую сталь), вызывая его пластическую деформацию или разделение в полости штампа.
Штампованные детали для серверов — это структурные компоненты серверов, изготавливаемые методом листовой штамповки с использованием крупногабаритного прессового оборудования и штамповой оснастки, которая оказывает давление на металлический лист (например, оцинкованную сталь, алюминий, нержавеющую сталь), вызывая его пластическую деформацию или разделение в полости штампа.
Высокая структурная прочность: Благодаря технологиям штамповки (таким как вытяжка, гибка) и конструированию ребер жесткости достигается отличная механическая прочность при малом весе, обеспечивающая защиту прецизионных электронных компонентов внутри.
Высокая размерная точность: Обеспечивается использованием высокоточных штампов, что соответствует строгим требованиям серверостроения к высокой согласованности и взаимозаменяемости деталей.
Высокая эффективность серийного производства: Идеально подходит для крупномасштабного производства с низкой себестоимостью единицы продукции и высоким тактом выпуска.
Гибкость конструкции: Возможность штамповки сложных геометрических форм за одну операцию, интегрируя множество функций (таких как монтажные отверстия, защелки, вентиляционные отверстия, заземляющие лепестки и т.д.).
Хорошая электромагнитная защита и заземление: Сам металлический материал обеспечивает базовую электромагнитную совместимость оборудования.
Штампованные детали в серверах в основном включают структурный каркас и корпусные детали

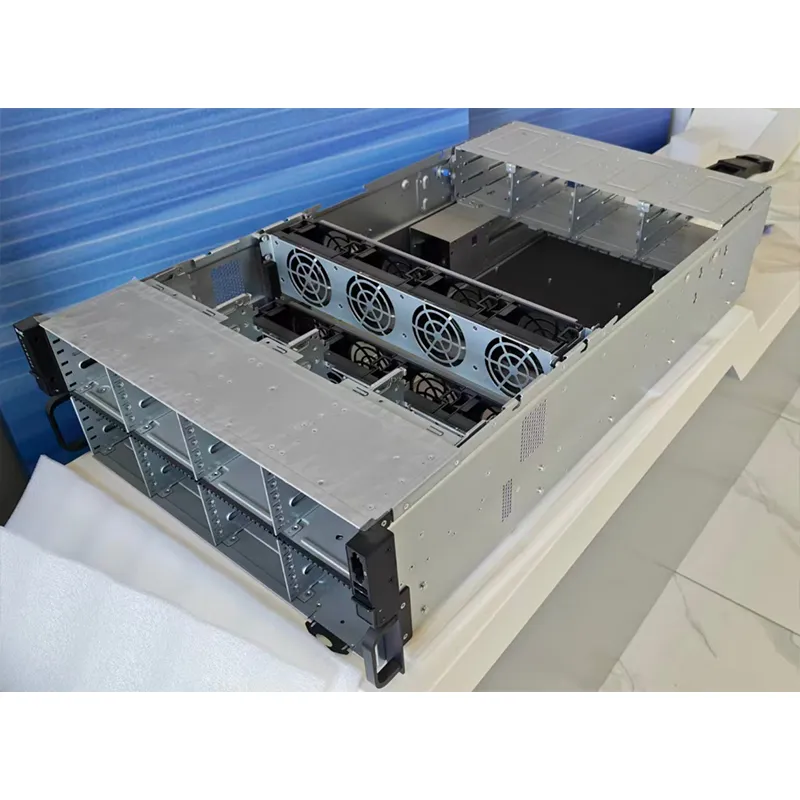

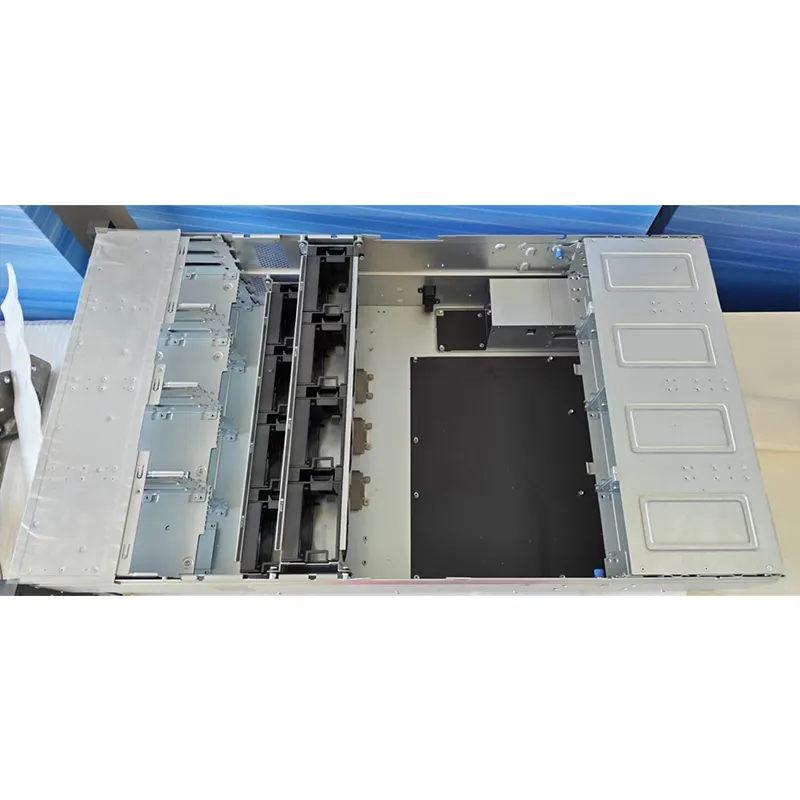

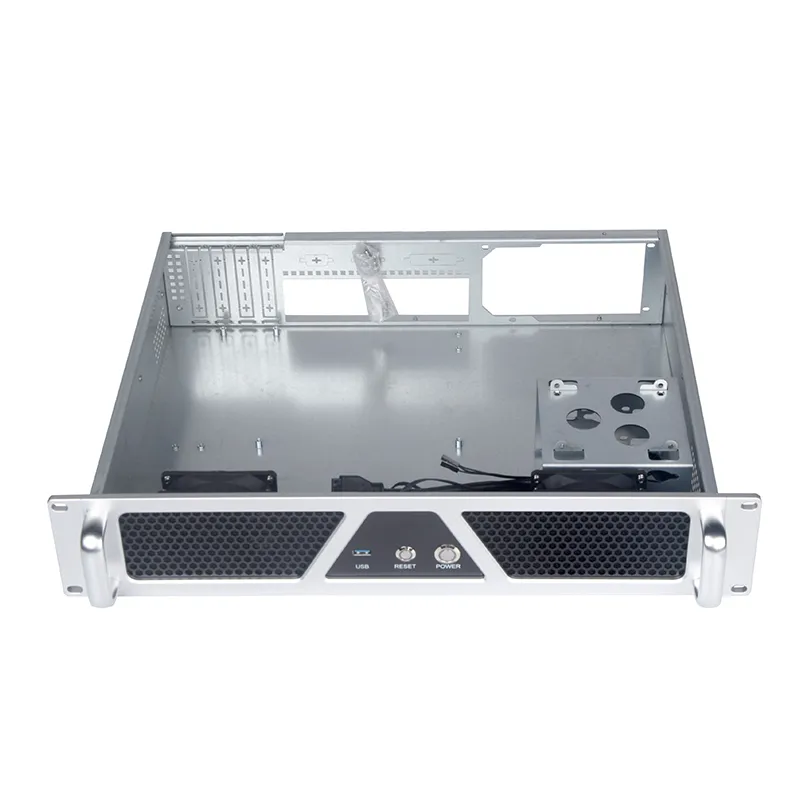

Корпус (шасси): Основной внешний корпус сервера, включая верхнюю крышку, нижнюю крышку, левые и правые боковые панели. Отвечает за несущую способность, защиту и экранирование.
Элементы крепления в стойку (шкаф): Например, направляющие, передние и задние панели, монтажные уши для фиксации сервера в стандартной серверной стойке.
Внутренние структурные элементы

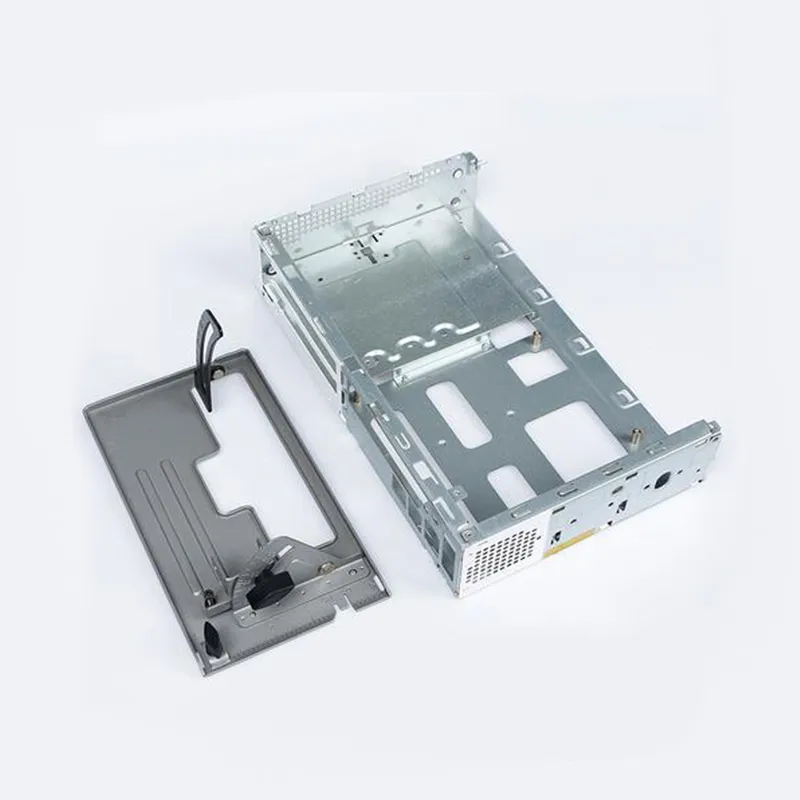

Кронштейн для жесткого диска/задней панели: используется для крепления жестких дисков, обычно имеет амортизирующую конструкцию и быстросъемные крепления.

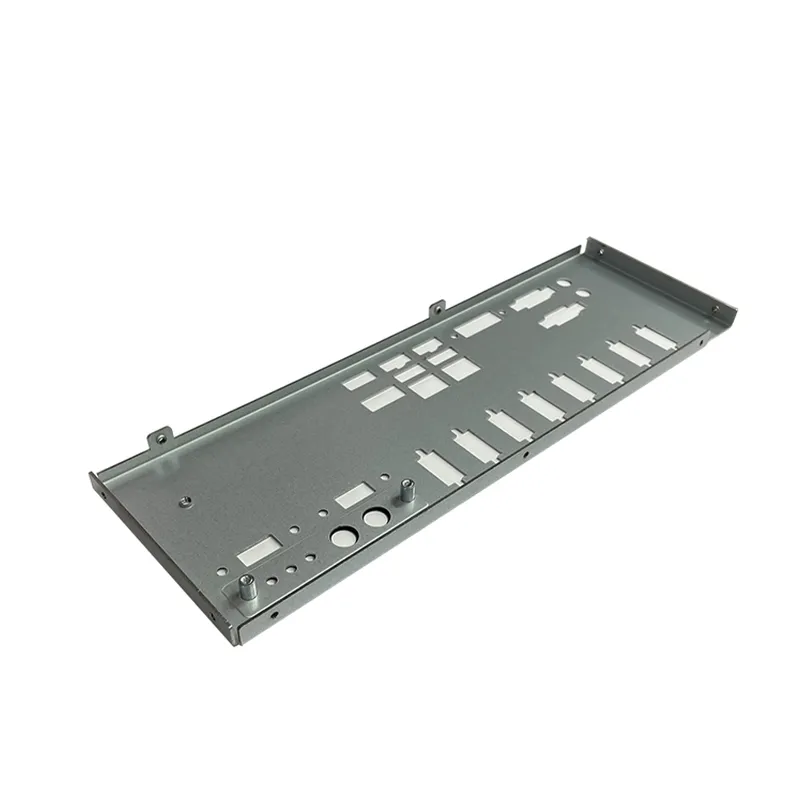

Лоток (платформа) материнской платы: служит основанием для установки и фиксации материнской платы.
Кронштейн блока питания: для монтажа и фиксации блока питания.
Фиксаторы карт расширения: например, фиксирующие планки для карт PCIe.
Кронштейны вентиляторов / воздуховоды: фиксируют охлаждающие вентиляторы и направляют воздушные потоки.
Органайзеры кабелей: для управления и фиксации внутренней кабельной разводки.
SECC (электролитически оцинкованная сталь): Наиболее распространенный материал, низкая стоимость, хорошая прочность, базовая защита от коррозии.
SGCC (горячеоцинкованная сталь): Более толстое цинковое покрытие, повышенная коррозионная стойкость.
Алюминиевые сплавы: Используются в случаях с повышенными требованиями к весу и теплоотводу, например, в некоторых высокопроизводительных или высокоплотных серверах.
Нержавеющая сталь: Применяется для деталей, требующих высокой коррозионной стойкости или специального внешнего вида, используется реже.
1.Проектирование и изготовление штамповой оснастки:Является ключевым этапом, определяющим конечное качество и точность штампованных деталей. Обычно используются прогрессивные штампы для эффективного непрерывного производства.
2.Процесс штамповки:Обычно включает такие операции, как вырубка заготовки, пробивка отверстий, вытяжка, гибка, отбортовка, формовка, калибровка, отрезка и др.
3.Процессы последующей обработки
Удаление заусенцев: удаление острых кромок после вырубки для предотвращения порезов и обеспечения безопасности.
Очистка: удаление технологических масел и загрязнений после штамповки.
Поверхностная обработка: например, порошковая окраска или нанесение краски распылением для обеспечения эстетичного вида, коррозионной стойкости, изоляционных или токопроводящих свойств. Это наиболее распространенный вид финишной обработки серверных штампованных деталей.
Шелкография / лазерная маркировка: нанесение обозначений, логотипов, предупреждающих надписей и т.д.
Несущая платформа: Является физической основой для монтажа всех электронных компонентов.
Часть системы охлаждения: Воздуховоды и вентиляционные отверстия, сформированные в штампованных деталях, напрямую влияют на эффективность охлаждения сервера.
Экранирование ЭМП/РЧП: Штампованные детали образуют целостную клетку Фарадея, предотвращая утечку или проникновение электромагнитных помех.
